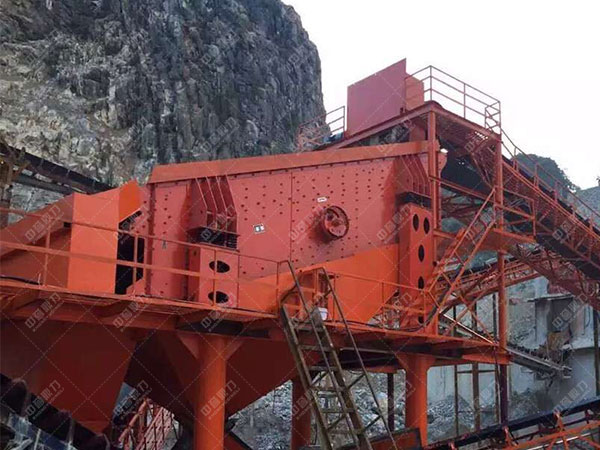

【重型礦用篩分機篩框和激振器設計】篩框在重型礦用篩分機中起到承載的影響，是重型礦用篩分機的重要零件，其主要由側板、橫梁、彈簧支座和各種提高筋組合，篩框結構受力性能的好壞直接影響到篩子的使用使用時間。

重型礦用篩分機篩框和激振器設計

1、篩框的設計

由于重型礦用篩分機是在高頻振動的狀況下工作，篩框不僅要承受被篩選分級石頭的重量，而且還要承受很大的振動力，因此篩框的設計要思考兩個因素：一是各零件之間的銜接都要加強，使整體篩框有的剛度而不致于篩框結構因出現彎曲而傷害；二是振動電機安裝位置應處在篩框的質心，為了盡可能思考篩框各零件之間銜接的加強和修護替換零件的方便，本篩的橫梁和側板之間的銜接均選擇的是螺釘銜接，橫梁選擇的是無縫鋼管和槽鋼；另外，由于本篩是在solidworks軟件環境下進行三維設計，可以很方便的找到篩框的質心位置并做為振動電機的操作，以符合設計所需。

2、振動電機的設計

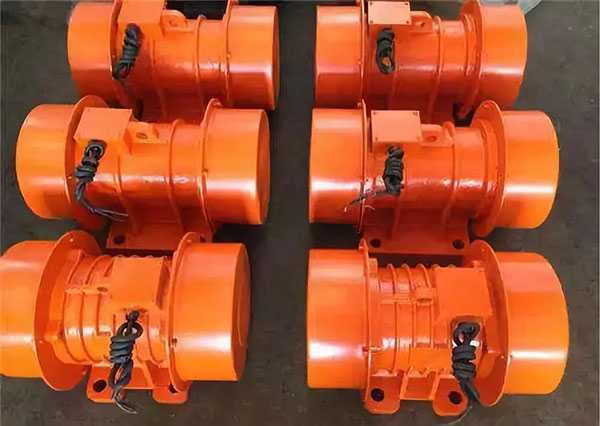

振動電機是重型礦用篩分機的重要組合部分，振動電機性能的優良直接影響重型礦用篩分機的使用使用時間，因此振動電機的設計也是重型礦用篩分機設計中的部分，本篩設計的振動電機結構為塊偏心筒式振動電機，選擇潤滑油脂潤滑，面使用迷宮和氈圈密封，此時選擇的驅動系統為輪胎聯軸器。該型振動電機的長處是：

1、通過輪胎聯軸器電機直接聯接，構造正確，裝卸便；

2、選擇塊偏心式偏心結構，此時偏心塊上還配有配重片，可方便的激振力可調；

3、該振動電機的筒體直接與機械兩側板聯接，提高了整體機械的受力性能；

4、面選擇迷宮和氈圈密封的密封辦法，封閉性能優良。
