圓錐式破碎機配件轉動臂的設計分析

發布日期:2019-07-10 09:19:46 責任編輯:河南中譽鼎力
圓錐式破碎機配件轉動臂的設計分析
提問者:現場案例***石場 所屬分類:破碎機 - 破碎機

圓錐式破碎機配件轉動臂的設計時所需思考到其克服較大的殼體重力,因此轉軸的尺寸設計較大,假如在配件轉動臂上加軸承則所需的軸承尺寸很大,而且影響于安裝,對于圓錐式破碎機中的配件轉動臂,左端為軸套,套在轉軸上,為了克服摩擦力在轉軸上操作,該零件選中軸套的材料特性不同與轉軸,為了大程度上減小操作時的摩擦力,軸套內壁裝有油槽,通過調整破碎過程的尺寸精度,軸套內壁和轉軸間存在正確的空間,為了光滑油在空間中地均勻散布,形成油膜,從而又深度減小兩者之間的摩擦力。

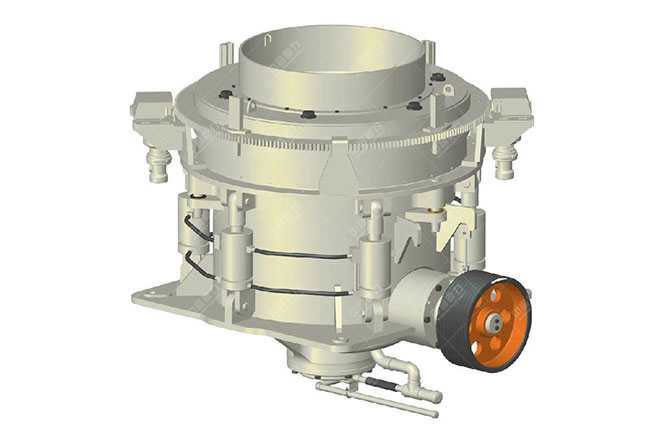

圓錐式破碎機配件轉動臂的設計分析

圓錐式破碎機配件轉動臂的設計時所需思考到其克服較大的殼體重力,因此轉軸的尺寸設計較大,假如在配件轉動臂上加軸承則所需的軸承尺寸很大,而且影響于安裝,對于圓錐式破碎機中的配件轉動臂,左端為軸套,套在轉軸上,為了克服摩擦力在轉軸上操作,該零件選中軸套的材料特性不同與轉軸,為了大程度上減小操作時的摩擦力,軸套內壁裝有油槽,通過調整破碎過程的尺寸精度,軸套內壁和轉軸間存在正確的空間,為了光滑油在空間中地均勻散布,形成油膜,從而又深度減小兩者之間的摩擦力。

在兩者的中間為豎立筋板,所需符合抵抗操作殼體重力的受力性能要求,在尺寸的限制下,設計三道筋板,圓錐式破碎機機械的右側為配件轉動臂與操作殼體之間的銜接部分,它與操作殼體支撐架配合,通過螺釘銜接形成一個整體,選擇這類結構辦法是為了便于機械的安裝和圓錐式破碎機配件轉動臂日后的拆卸和改換,此時我們還在操作殼體支撐架上下開有螺紋孔,在圓錐式破碎機實際安裝時,先將該支撐架插進配件轉動臂右側的槽中,擰緊螺釘使他們成為一個整體,然后操作轉臂,將支撐架后側的弧板趴向操作外殼,再將支撐架和操作外殼焊接在一起,這樣,在拆卸圓錐式破碎機配件轉動臂時,可以先將螺釘拆掉,然后再轉出配件轉動臂。
